Предохранитель от замерзания

Предохранитель испарительного типа служит для защиты трубопроводов и приборов пневматического привода от замерзания конденсата.

Рабочая жидкость, в качестве которой используется этиловый спирт, заливается через отверстие, закрываемое пробкой 13 (рис.1) с указателем уровня. В стакан 4 заливается 200 или 1000 см³ этилового спирта. Сливное отверстие стакана закрыто пробкой 1 с уплотнительной прокладкой. В корпусе 8 установлен жиклер 7 для выравнивания давления воздуха при выключении предохранителя. С помощью штока 10 с рукояткой предохранитель может быть подключен к пневмосистеме при температуре ниже 5°С или отключен при температуре выше 5°С.

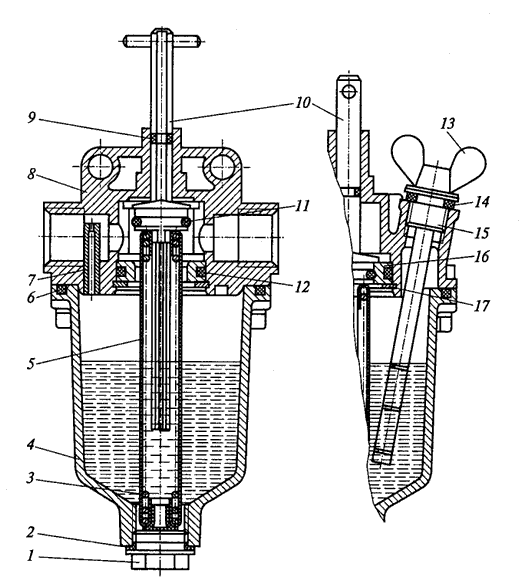

Рисунок 1 – Предохранитель от замерзания:

1 – пробка; 2, 14 – уплотнительные прокладки; 3 – пружина; 4 – стакан; 5 – фитиль; 6, 9, 11, 12 – уплотнительные кольца; 7 – жиклер; 8 – крышка; 10 – шток с рукояткой; 13 – пробка с указателем уровня спирта; 15 – резьбовая вставка; 16 – обойма; 17 – упорное кольцо

При включенном состоянии рукоятка со штоком находится в верхнем положении, при котором уплотнительное устройство выведено из своего нижнего гнезда, пружина 1 растягивает фитиль 3 и часть его выходит в воздушный канал. Проходящий воздух насыщается парами этилового спирта и образует конденсат с низкой температурой замерзания. При опускании штока фитиль утапливается, а уплотнитель садится в гнездо и разобщает резервуар предохранителя с воздушным каналом.
